Hersteller: FESTO
Typ: DNC-80-80-PPV-A + FENG-80
Normzylinder mit Führungseinheit

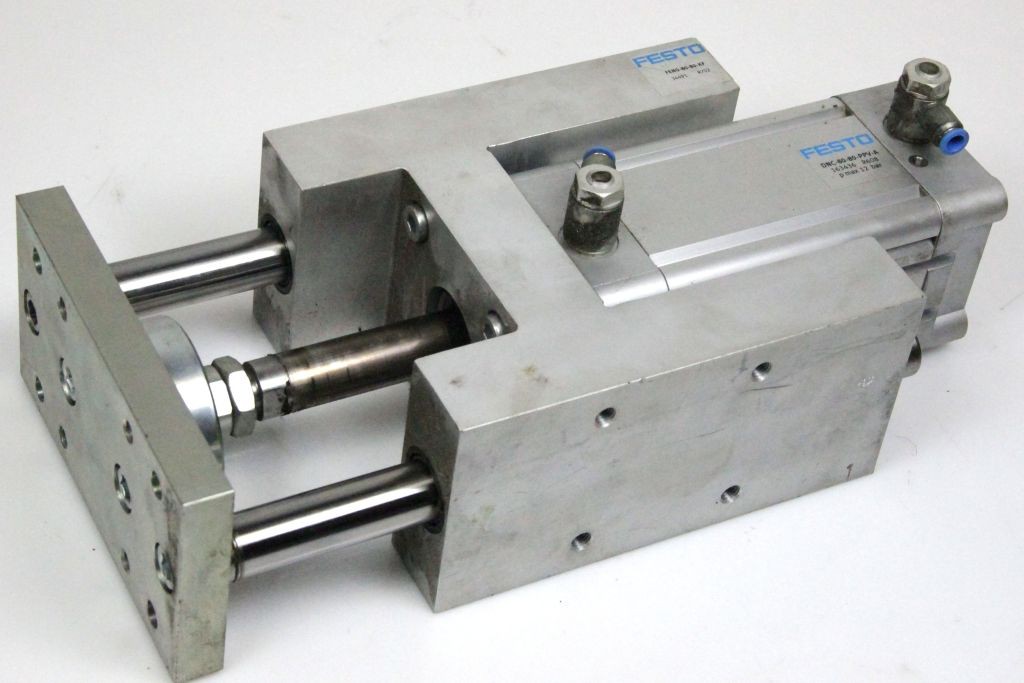

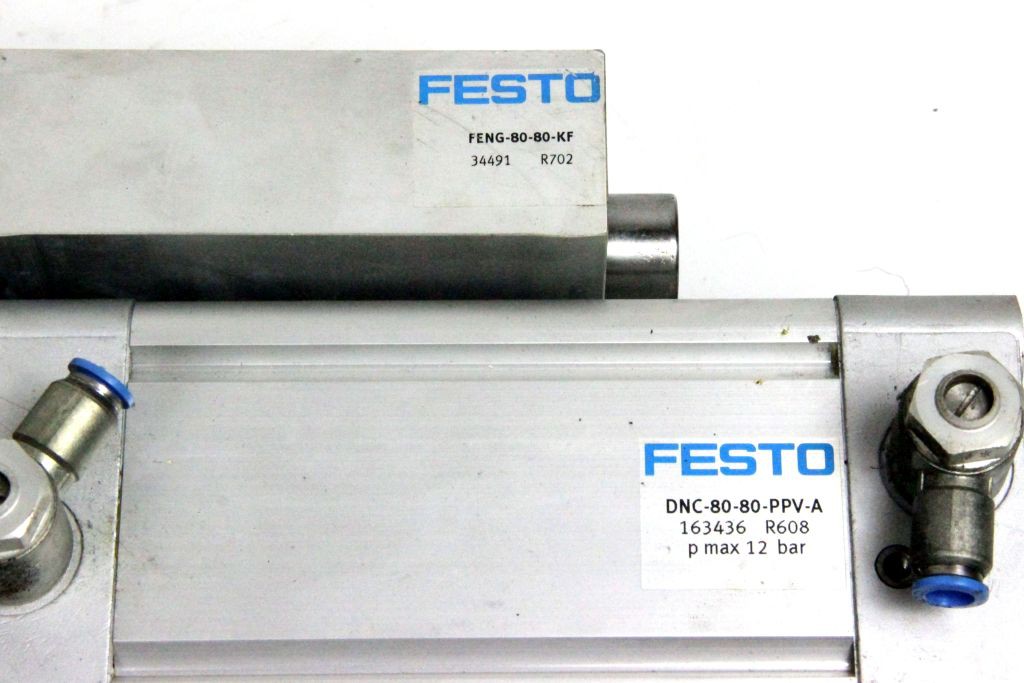

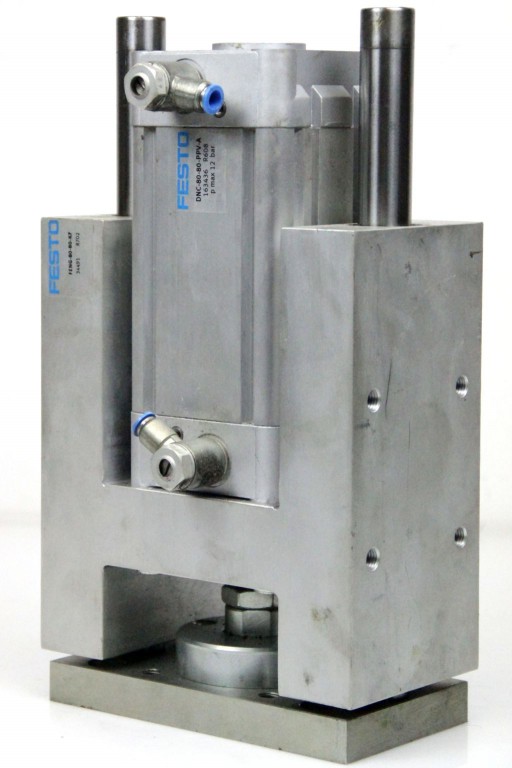

Lieferung wie abgebildet.

Artikel aus Anlagenrückbau




Normzylinder
DNC-80-80-PPV-A
Teilenummer: 163436







Hub

80 mm

Kolben-Durchmesser

80 mm

Kolbenstangengewinde

M20x1,5

Dämpfung

PPV: pneumatische Dämpfung beidseitig einstellbar

Einbaulage

beliebig

Entspricht Norm

ISO 15552

Kolbenstangenende

Außengewinde

Konstruktiver Aufbau

Kolben
Kolbenstange
Profilrohr

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Betriebsdruck

0,6 ... 12 bar

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Umgebungstemperatur

-20 ... 80 °C

Zulassung

Germanischer Lloyd

Aufprallenergie in den Endlagen

0,9 J

Dämpfungslänge

32 mm

Theoretische Kraft bei 6 bar, Rücklauf

2.721 N

Theoretische Kraft bei 6 bar, Vorlauf

3.016 N

Bewegte Masse bei 0 mm Hub

1.131 g

Gewichtszuschlag pro 10 mm Hub

106 g

Grundgewicht bei 0 mm Hub

2.790 g

Zuschlag bewegte Masse pro 10 mm Hub

38 g

Pneumatischer Anschluss

G3/8

Werkstoffhinweis

RoHS konform

Werkstoffinformation Deckel

Aluminium-Druckguss
beschichtet

Werkstoffinformation Dichtungen

TPE-U(PU)

Werkstoffinformation Kolbenstange

hochlegierter Stahl

Werkstoffinformation Zylinderrohr

Aluminium-Knetlegierung
gleiteloxiert













Führungseinheit
FENG-80- -KF
Teilenummer: 34491

mit Kugelumlaufführung, dient der Verdrehsicherung, bietet eine hohe Führungsgenauigkeit.





Baugröße

80

Hub

10 ... 500 mm

Einbaulage

beliebig

Führung

Kugelumlaufführung

Konstruktiver Aufbau

Führung

Umgebungstemperatur

-20 ... 80 °C

Max. Kraft Fy

2.300 N

Max. Kraft Fy statisch

1.560 N

Max. Kraft Fz

2.300 N

Max. Kraft Fz statisch

1.560 N

Max. Moment Mx

170 Nm

Max. Moment Mx statisch

115 Nm

Max. Moment My

191 Nm

Max. Moment My statisch

130 Nm

Max. Moment Mz

191 Nm

Max. Moment Mz statisch

130 Nm

Verschiebekraft

40 N

Zuschlag bewegte Masse pro 10 mm Hub

77 g

Gewichtszuschlag pro 10 mm Hub

77 g

Grundgewicht bei 0 mm Hub

10.430 g

Schwerpunkt der bewegten Masse bei 0 mm Hub

54 mm

Zuschlag Schwerpunkt der bewegten Masse pro 10 mm Hub

3,9 mm

Befestigungsart

mit Innengewinde

Werkstoffhinweis

Kupfer- und PTFE-frei
RoHS konform

Werkstoffinformation Führungselement

Vergütungsstahl

Werkstoffinformation Gehäuse

Aluminium-Knetlegierung eloxiert

Werkstoffinformation Jochplatte

Vergütungsstahl




Angaben laut Hersteller

Zustand Gebraucht
Hersteller Festo
Modell DNC-80-80-PPV-A + FENG-80- KF
Inhalt 1 Stück
Gewicht 19500 g
Art.-ID 1234578455
Art.-ID 1234578455



Festo

FESTO DNC-80-80-PPV-A Normzylinder Pneumatikzylinder + FENG-80 Führungseinheit


Artikelnummer 163436 + 34491
EAN
Zustand Gebraucht
Verfügbare Stückzahl 1

299,00 EUR *
Inhalt 1 Stück
sofort verfügbar
