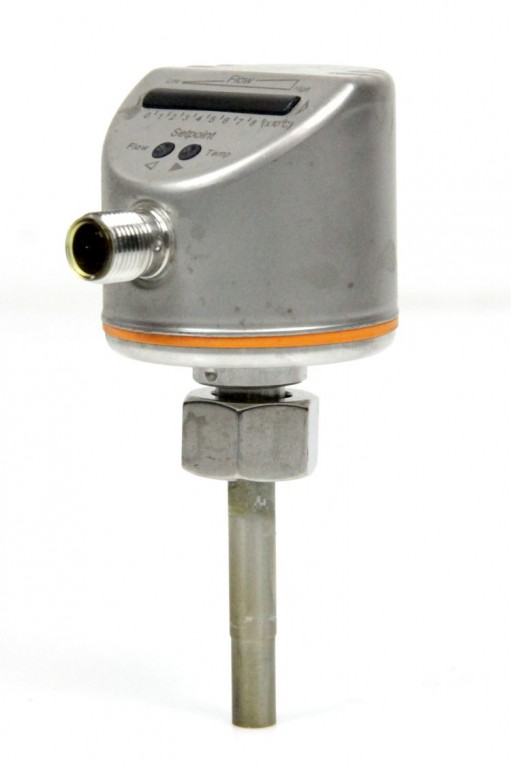

Strömungswächter
Kompaktbauform für Adapter
Prozessanschluss: Innengewinde M18 x 1,5 für Adapter
Stablänge: 45 mm
Einstellbereich: 3...300 cm/s (flüssige Medien)
Artikel aus Anlagenrückbau.

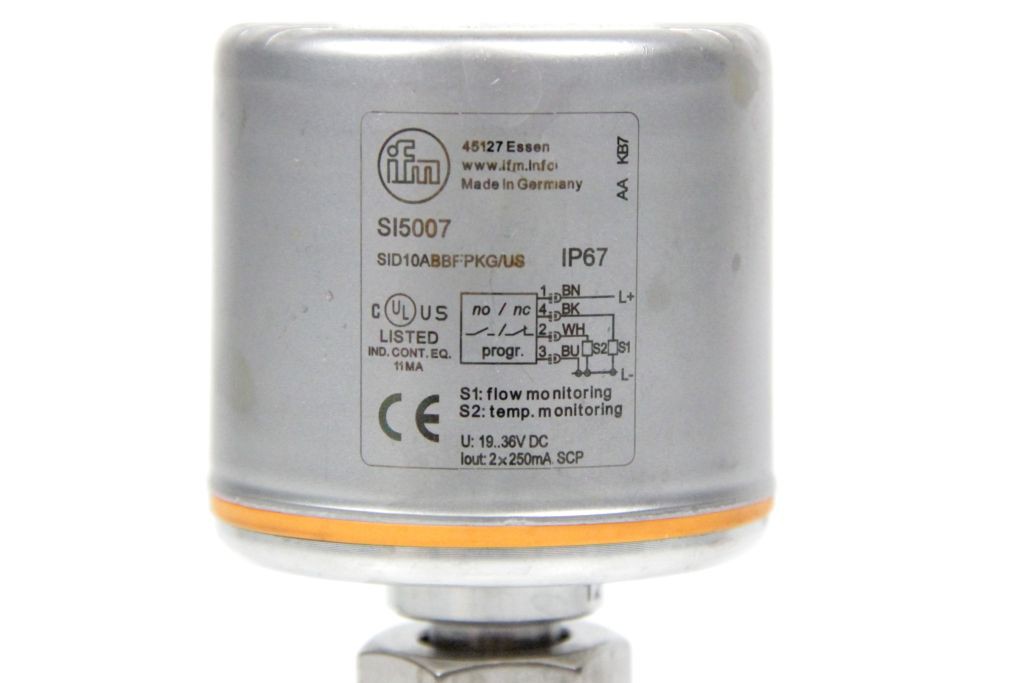

Anschlussbelegung |
Einsatzbereich | ||
Medien | Flüssige Medien; Gasförmige Medien | |
Mediumtemperatur [°C] | -25...80 | |
Druckfestigkeit [bar] | 300 | |
Flüssige Medien | ||
Mediumtemperatur [°C] | -25...80 | |
Gasförmige Medien | ||
Mediumtemperatur [°C] | -25...80 | |
Elektrische Daten | ||
Betriebsspannung [V] | 18...36 DC | |
Stromaufnahme [mA] | < 60 | |
Schutzklasse | III | |
Verpolungsschutz | ja | |
Bereitschaftsverzögerungszeit [s] | 10 | |
Ausgänge | ||
Gesamtzahl Ausgänge | 2 | |
Ausgangssignal | Schaltsignal; IO-Link; (konfigurierbar) | |
Anzahl der digitalen Ausgänge | 2 | |
Ausgangsfunktion | Schließer / Öffner; (parametrierbar) | |
max. Spannungsabfall Schaltausgang DC [V] | 2,5 | |
Dauerhafte Strombelastbarkeit des Schaltausgangs DC [mA] | 250 | |
Elektrische Ausführung | PNP | |
Kurzschlussschutz | ja | |
Ausführung Kurzschlussschutz | getaktet | |
Überlastfest | ja | |
Mess-/Einstellbereich | ||
Stablänge L [mm] | 45 | |
Flüssige Medien | ||
Einstellbereich [cm/s] | 3...300 | |
Größte Empfindlichkeit [cm/s] | 3...100 | |
Gasförmige Medien | ||
Einstellbereich [cm/s] | 200...3000 | |
Größte Empfindlichkeit [cm/s] | 200...800 | |
Temperaturüberwachung | ||
Messbereich [°C] | 2...80 | |
Auflösung [°C] | 1 | |
Genauigkeit / Abweichungen | ||
Reproduzierbarkeit [cm/s] | 1...5 | |
Temperaturdrift [cm/s x 1/K] | 0.1; (für Wasser 5...100 cm/s; 10...70 °C) | |
Temperaturgradient [K/min] | 300 | |
Schaltpunktgenauigkeit [cm/s] | ± 2...± 10; (für Wasser 5...100 cm/s; 25 °C; Werkseinstellung) | |
Hysterese [cm/s] | 2...5; (für Wasser 5...100 cm/s; 25 °C; Werkseinstellung) | |
Temperaturüberwachung | ||
Schaltpunktgenauigkeit [K] | ± 3 (v > 5cm/s); (Flüssige Medien) | |
Auflösung [K] | 1 | |
Reproduzierbarkeit [K] | 2 | |
Reaktionszeiten | ||
Ansprechzeit [s] | 1...10 | |
Flüssige Medien | ||
Ansprechzeit [s] | 1...10 | |
Gasförmige Medien | ||
Ansprechzeit [s] | 1...10 | |
Temperaturüberwachung | ||
Ansprechzeit [s] | 1...10 | |
Software / Programmierung | ||
Schaltpunktabgleich | Taster | |
Schnittstellen | ||
Kommunikationsschnittstelle | IO-Link | |
Übertragungstyp | COM2 (38,4 kBaud) | |
IO-Link Revision | 1.1 | |
SDCI-Norm | IEC 61131-9 | |
IO-Link Device ID | 53 d / 00 00 35 h | |
Profile | Smart Sensor: Process Data Variable; Device Identification | |
SIO-Mode | ja | |
Benötigte Masterportklasse | A | |
Prozessdaten analog | 2 | |
Prozessdaten binär | 2 | |
Min. Prozesszykluszeit [ms] | 3 | |
Umgebungsbedingungen | ||
Umgebungstemperatur [°C] | -25...80 | |
Lagertemperatur [°C] | -25...100 | |
Schutzart | IP 65; IP 67 | |
Zulassungen / Prüfungen | ||
EMV | DIN EN 60947-5-9 | |
Schockfestigkeit | DIN IEC 60068-2-27 | 50 g (11 ms) |
Vibrationsfestigkeit | DIN EN 60068-2-6 | 20 g (55...2000 Hz) |
MTTF [Jahre] | 277 | |
Mechanische Daten | ||
Abmessungen [mm] | M18 x 1,5 | |
Gewindebezeichnung | M18 x 1,5 | |
Werkstoffe | 1.4404 (Edelstahl / 316L); 1.4310 (Edelstahl / 301); PC; PBT-GF20; EPDM/X | |
Werkstoffe in Kontakt mit dem Medium | 1.4404 (Edelstahl / 316L); O-Ring: FKM 8 x 1,5 gr 80° Shore A | |
Prozessanschluss | M18 x 1,5 Innengewinde | |
Anzeigen / Bedienelemente | ||

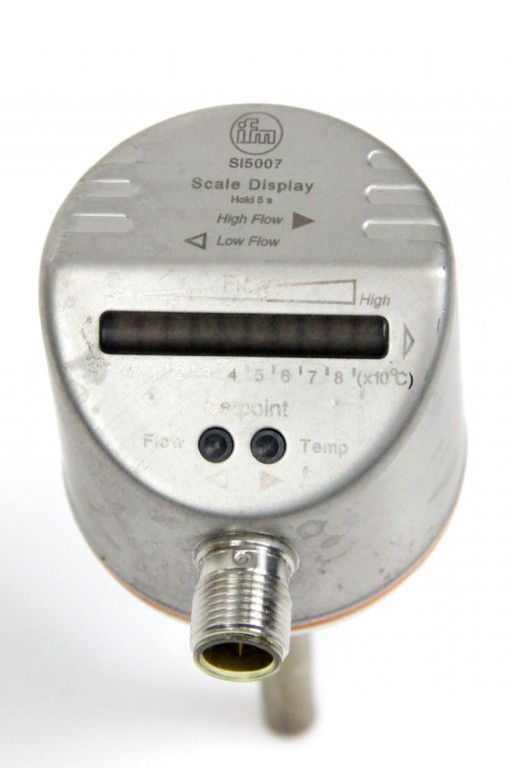

Anzeige | Funktion: 10 x LED, 3-farbig | |
Elektrischer Anschluss | ||
Anschluss | Steckverbindung: 1 x M12 |
Angaben laut Hersteller.
Zustand | Gebraucht |
Hersteller | ifm electronic GmbH |
Modell | SI5007 |
Inhalt | 1 Stück |
Gewicht | 300 g |
Art.-ID | 1234577828 |
Art.-ID | 1234577828 |
ifm electronic GmbH
IFM Strömungswächter Durchflusssensor 3-300 cm/s SI5007 SID10ABBFPKG/US
Artikelnummer VN-10896
EAN 4021179212519
Zustand Gebraucht
Verfügbare Stückzahl 107
