Digitale Ein-/Ausgänge
DI4 - 0.2 A DO4 - 0.5 A 8×M8
Gehäuse ist vollvergossen.
Eingang |
|
Sensorversorgung US | 24 V DC (EN 61131-2), max. 200 mA (M12-Buchse), kurzschluss- und überlastfest |
Typ | für 3-Draht Sensoren oder mechanische Schalter, PNP, (EN 61131-2) |
Eingangsfilter | 1 ms |
|
|
|
|
Interne Kommunikation |
|
Stromaufnahme | max. 50 mA |
LED-Anzeige | US: Sensorversorgung und interne Spannungsversorgung (grün: OK); UA: Aktorversorgung (grün: OK) |
|
|
|
|
Anschlüsse |
|
Feldbus | über interne Systemverbindung |
Versorgung Sensor-System/Aktor | über interne Systemverbindung (max. 2×4 A) |
I/O-Steckplätze | M12 (Buchse) 5-polig, A-codiert |
|
|
|
|
Allgemeine Daten |
|
Schutzart | IP67 |
Befestigungsart | 2-Loch Schraubbefestigung |
Temperaturbereich | 0...+55 °C (Lagertemperatur -20...+75 °C) |
Abmessungen H × B × T | 126×50×34.5 mm |
|
|
|
|
Parametrierung |
|
PIN 2 | Eingang/Ausgang/Diagnose |
PIN 4 | Eingang/Ausgang |
|
|
|
|
Ausgang |
|
Aktorversorgung UA | 24 V DC (EN 61131-2), über Systemverbindung (max. 4 A) |
Lampenlast | 10 W |
|
|
|
|
Diagnose |
|
Kommunikationsstatus | per LED |
Diagnose per LED | pro Modul und Kanal |
Diagnose per BUS | pro Modul und Kanal |
Überwachung - Unterspannung | ja |
Überwachung - keine Spannung | ja |
Kurzschluss und Überlast | ja |
Aktorwarnung | pro Kanal per LED und BUS |
Eingang |
|
Typ | für 3-Draht Sensoren oder mechanische Schalter, PNP |
Sensorversorgung US | max. 200 mA aus AS-Interface (kurzschluss- und überlastfest) |
|
|
Technische Daten |
|
Busspannung (AS-Interface) | 26.5...31.6 V DC |
Summenstrom (AS-Interface) | max. 250 mA |
Adressierung | über eingebaute Adressierbuchse oder Master |
Adressbereich | 1...31 |
Profil (IO/ID/ID2 Code) | S-7.0.E |
|
|
Allgemeine Daten |
|
Schutzart | IP67 |
Befestigungsart | schnappbar auf Tragschiene (EN 60715) oder schraubbar |
Temperaturbereich | -20...+60 °C (Lagertemperatur -20...+70 °C) |
Abmessungen H × B × T | ca. 94×60×39 mm |
|
|
Ausgang |
|
Versorgungsspannung | 24 V DC extern (18...30.2 V DC) EN 61131-2, Anschluss über schwarze AS-Interface Profilleitung |
Schaltstrom je Ausgang | max. 0.5 A (kurzschluss- und überlastfest) |
Summenstrom | max. 2 A |
|
|
Diagnose |
|
Kommunikationsstatus | per LED |
Diagnose per LED | pro Modul |
Überwachung - keine Spannung | ja |
Angaben laut Hersteller
Artikel aus Anlagenrückbau
weitere technische Daten bitte den Fotos entnehmen
Zustand | Gebraucht |
Hersteller | MURR Elektronik |
Modell | MASI67 |
Inhalt | 1 Stück |
Gewicht | 700 g |
Art.-ID | 1234577219 |
Art.-ID | 1234577219 |
MURR Elektronik

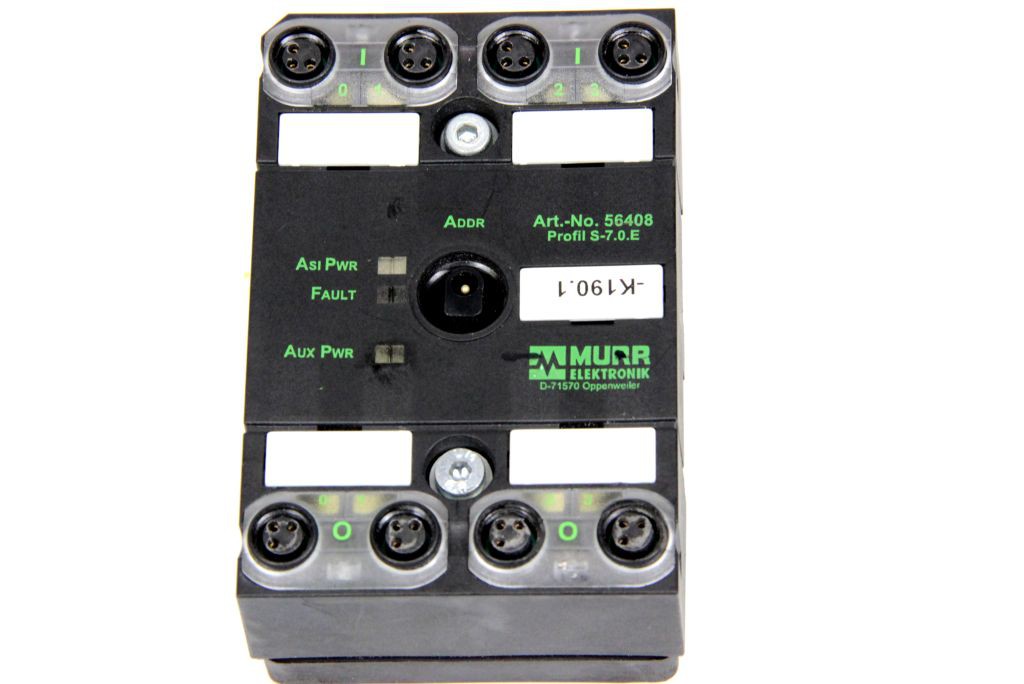

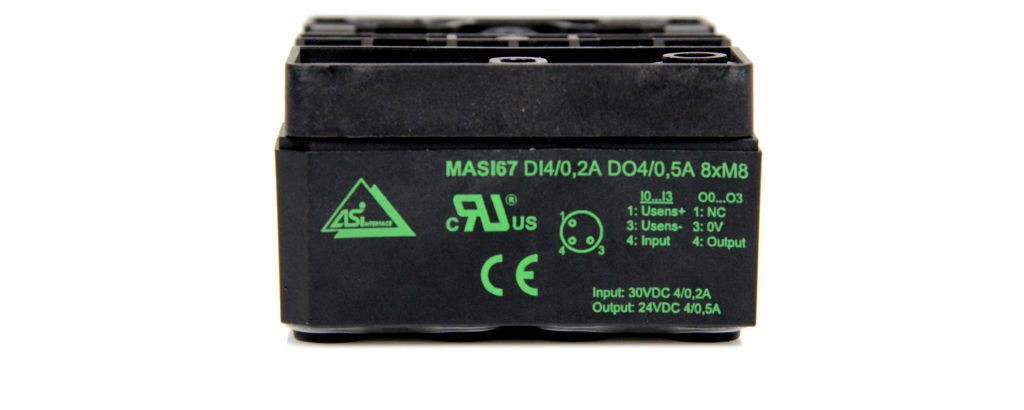

MURR Elektronik MASI67 DI4/0,2A DO4/0,5A 8xM8 E/A Erweiterungsmodul 56408
Artikelnummer 56408
EAN 4048879049030
Zustand Gebraucht
Verfügbare Stückzahl 10
