Die digitalen Inline Ausgabeklemmen sind für den Anschluss von digitalen Aktoren, wie elektromagnetischen Ventilen, Schützen oder optischen Meldeeinrichtungen ausgelegt.
Alle typischen Anwendungsfälle werden durch die Standard-Automatisierungsklemmen abgedeckt.
Der Anschluss der Peripherie wird, abhängig von der Kanalzahl, entweder durch einen einfachen oder einen erweiterten Inline-Stecker hergestellt. In beiden Fällen steht Ihnen die Mehrleiteranschlusstechnik zur Verfügung.
Die Inline-Klemmen können mit Hilfe von klappbaren Beschriftungsfeldern gekennzeichnet werden. Die Felder sind mit Einsteckkarten bestückt, die sich je nach Anwendung individuell beschriften lassen. Zur Kennzeichnung der Klemmstellen steht darüber hinaus das bewährte Zackband ZBFM-6... zur Verfügung.
- 4 digitale Ausgänge
- Anschluss der Aktoren in 2- und 3-Leiter-Technik
- Nennstrom je Ausgang: 500 mA
- Gesamtstrom der Klemme: 2 A
- Kurzschluss- und überlastgeschützte Ausgänge
- Diagnose- und Statusanzeigen
Artikel aus Anlagenrückbau.
Schnittstellen
| Feldbussystem | Lokalbus |
|---|---|
| Benennung | Inline-Lokalbus |
| Anschlussart | Inline-Datenrangierer |
| Übertragungsgeschwindigkeit | 500 kBit/s |
Digitale Ausgänge
| Benennung Ausgang | Digitale Ausgänge |
|---|---|
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 2-, 3-Leiter |
| Anzahl der Ausgänge | 4 |
| Schutzbeschaltung | Überlastschutz, Kurzschlussschutz der Ausgänge Z-Diode im Ausgangs-Chip |
| Ausgangsspannung | 24 V DC (US - 1 V) |
| Nennausgangsspannung | 24 V DC (Spannungsdifferenz bei INenn ≤ 1 V) |
| Maximaler Ausgangsstrom je Kanal | 500 mA |
| Maximaler Ausgangsstrom je Modul | 2 A |
| Nennlast induktiv | 12 VA (1,2 H, 50 Ω) |
| Nennlast Lampen | 12 W |
| Nennlast ohmsch | 12 W (48 Ω) |
| Zustand | Gebraucht |
| Hersteller | Phoenix Contact |
| Modell | IB IL 24 DO 4 |
| Inhalt | 1 Stück |
| Gewicht | 100 g |
| Art.-ID | 1234576053 |
| Art.-ID | 1234576053 |
Phoenix Contact

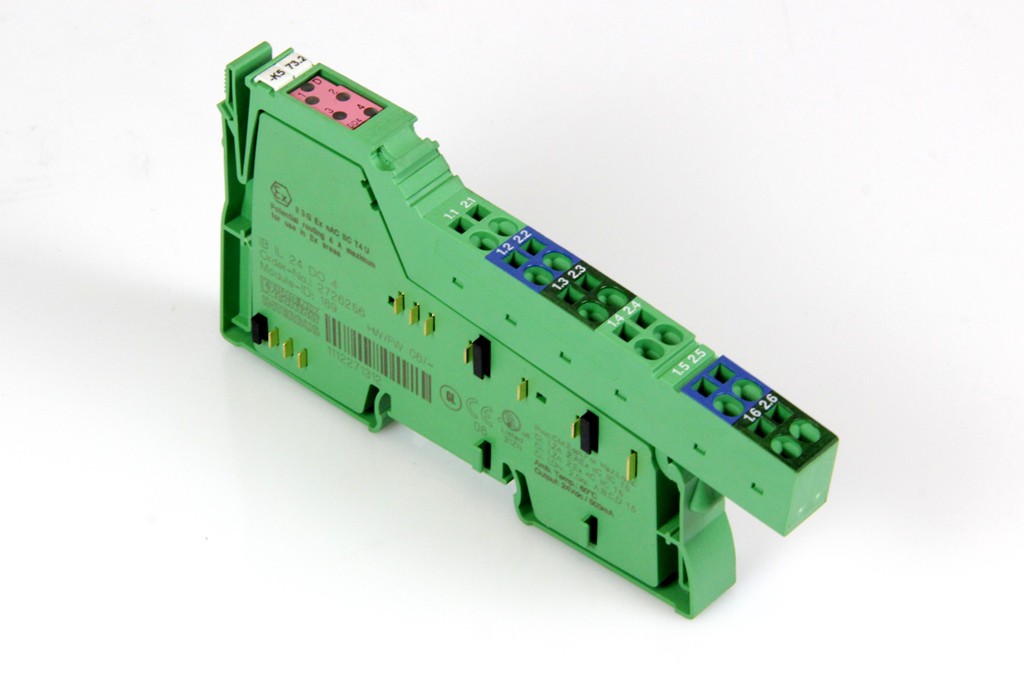

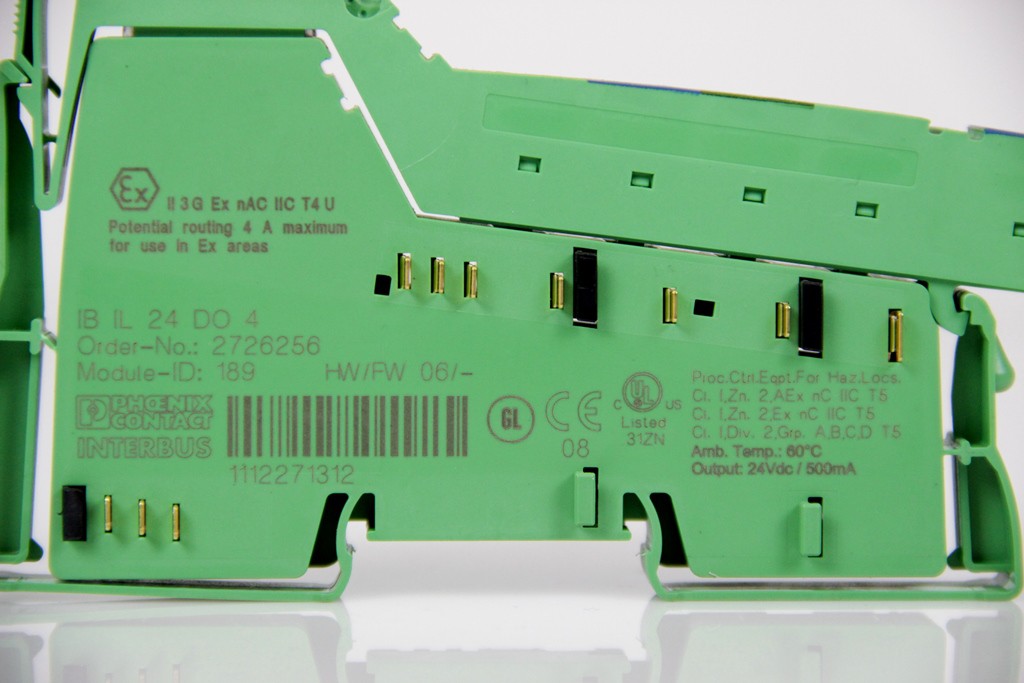

Phoenix Contact Inline-Digitale-Ausgabeklemme IB IL 24 DO 4 2726256
Artikelnummer 2726256
EAN 4017918168117
Zustand Gebraucht
Verfügbare Stückzahl 79
